技术参数
| 主要参数 | FI-18055 | FI-18095 | FI-180125 | |
| 电压(VAC) | 220 | 220 | 220 | |
| 额定转矩(Nm) | 14 | 25.2 | 40.1 | |
| 瞬时最大转矩(Nm) | 42 | 76 | 120 | |
| 转矩参数(Nm/Arms) | 3.1 | 5.6 | 8.9 | |
| 额定电流(Arms) | 4.5 | 4.5 | 4.5 | |
| 瞬时最大电流(Arms) | 13.5 | 13.5 | 13.5 | |
| 线电阻(Ω) | 3.5 | 1.5 | 8 | |
| 线电感(mH) | 5.7 | 2.6 | 15.8 | |
| 极对数(2P) | 16 | 16 | 16 | |
| 反电势系数(V/Krpm) | 2.5 | 4.6 | 7.3 | |
| 额定输出功率(W) | 220.1 | 396.1 | 630.4 | |
| 转子转动惯量 (10-4kg.m²) | 40 | 67 | 100 | |
| 额定转速(rpm) | 150 | 150 | 150 | |
| 最高转速(rpm) | 250 | 300 | 250 | |
| 定位精度(arc_sec) | ±20 | ±20 | ±20 | |
| 重复精度(arc_sec) | ±1.5 | ±1.5 | ±1.5 | |
| 编码器分辨率(sin/cos) | 11740 | 11740 | 11740 | |
| 轴向负载(N) | 4000 | 4000 | 4000 | |
| 径向负载(N.m) | 50 | 50 | 50 | |
| 轴向偏摆(mm) | ≤0.005 | ≤0.005 | ≤0.005 | |
| 径向偏摆(mm) | ≤0.005 | ≤0.005 | ≤0.005 | |
| 重量(kg) | 5.4 | 9.1 | 13 | |
| 电机高度(mm) | 55 | 95 | 125 | |

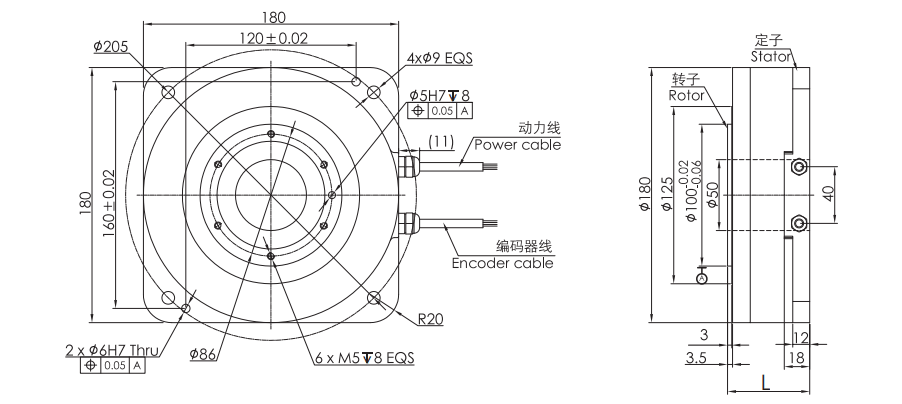

尺寸图纸
资料下载
OD: 180mm|Height: 55mm
OD: 180mm|Height: 95mm
OD: 180mm|Height: 125mm
外径180mm高精度dd马达（FI-180系列）规格手册.pdf
OD: 180mm|Height: 55~95~125mm optional
