技术参数
| 型号 | U1508 | |
| 直流电压(VDC) | 24 | |
| 额定功率(W) | 5.86 | |
| 额定转矩(N.m) | 0.007 | |
| 最大转矩(N.m) | 0.017 | |
| 额定电流(A) | 0.4 | |
| 最大电流(A) | 1.2 | |
| 额定转速(rpm) | 8000 | |
| 最高转速(rpm) | 150000 | |
| 转矩参数(Nm/A) | 0.0175 | |
| 转动惯量(kg.cm²) | 0.000145 | |
| 反电势系数(V/Krpm) | 1.13 | |
| 线电阻(ohms@20℃) | 7.6 | |
| 线电感(mH) | 1.1 | |
| 极对数(2P) | 5 | |
| 重量(kg) | 0.006 | |
| 尺寸(mm) | L1(铁芯高度) | 5 |
| L2(转子高度) | 5.4 | |
| L3(整体高度) | 8 | |

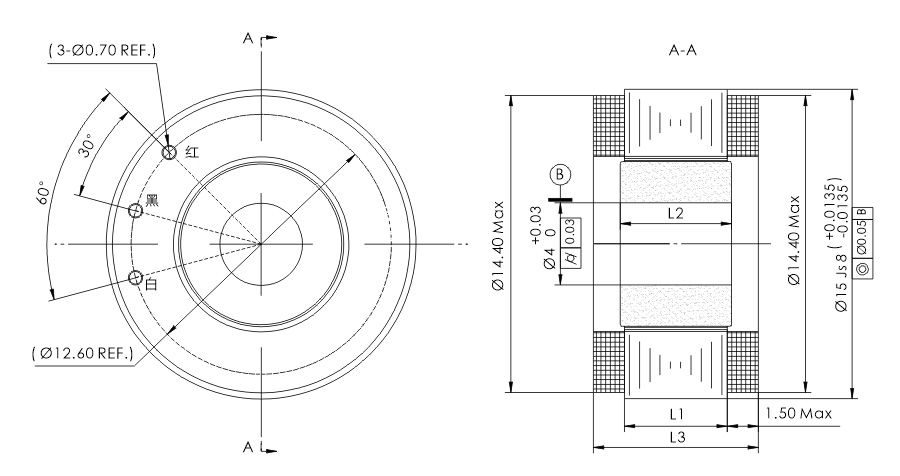

尺寸图纸
资料下载
外径: 15mm|高度: 8mm
外径15mm无框电机(微型关节力矩电机)技术规格书总表.pdf
外径: 15mm|高度: 8mm 可选
外径: 15mm|高度: 8mm
应用领域
无框电机应用于协作机器人关节直接驱动
直驱无框力矩电机应用于医疗手术机器人
直驱力矩电机应用于驱动光电转台
无框力矩电机应用于外骨骼机器人
